ABS Bodenablauf mit Belüftung

ABS Bodenablauf mit großer Kammer Ø 23cm – mit Gummimembrane im Deckel Ø 38cm zum Belüften – Einbauhöhe Topf 16cm – PVC-Rohr 110 mm zum einkleben.

Dieser hochwertige Bodenablauf ist mit einem 110 mm Ausgang versehen. Weiterhin bietet er eine poröse Membrane, die sich zuerst aufbläht und dann anschließend Luftblasen aufsteigen lässt. Somit ist eine ausreichende Sauerstoffversorgung und eine gute Wasserzirkulation im Teich gewährleistet. Die Membrane hat einen 25 mm Tüllen-Anschluss mit 90° Winkel, daran kann eine Teichbelüfter Pumpe und ein Luftschlauch angeschlossen werden (nicht im Lieferumfang enthalten).

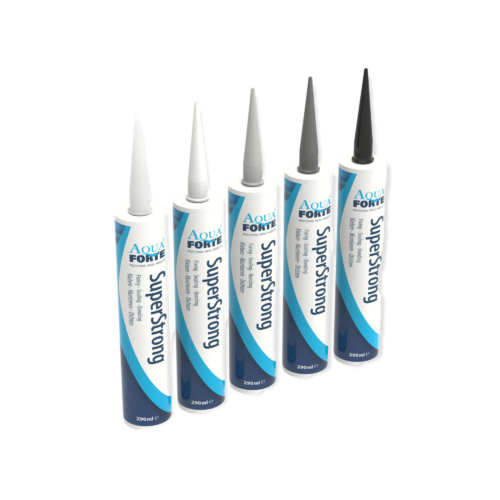

Die schwere Qualität des Bodenablauf mit Belüftung eignet sich auch zum einbetonieren in den Untergrund. Bequem können dort sogenannte KG-Rohre (DN110) angeschlossen werden. Um eine sichere Abdichtung zu gewährleisten, sollte eine Teichfolie zusätzlich verklebt werden, zum Beispiel mit Aquaforte Superstrong. Zusätzlich wird die Folie mit einem Ring aus Kunststoff und 12 Edelstahlschrauben am Bodenablauf fixiert.

Für die Belüftung empfehlen wir folgendes Zubehör.

Der belüftete 110mm Bodenablauf hat oben eine Gummimembran. Wenn eine Luftpumpe angeschlossen ist, sorgen die Luftblasen für eine optimale Wasserzirkulation.

Hierzu empfehlen wir folgendes Zubehör:

• 1 Stück Membranbelüfter Air Pump mit 70 l/min – 4200 l/h – > 0,038 Mpa
• Luftschlauch 18/22 mm Menge nach Bedarf
• 2 Stück PVC Schlauchtülle 20 mm
• 2 Stück Schlauchschelle 19 – 25 mm

Die Schutzkappe sichert nicht nur, dass in einem Teich mit Fischbesatz keine Fische in den Ablauf gelangen können, sondern sorgt auch dafür, dass eine gute Absaugung gegeben ist. Dank exzentrischen Ablaufs weniger Schmutz in der Kammer!

Montage im Folienteich:
Reinigen und entfetten Sie die zu verklebenden Flächen mit einem PVC-Reiniger (z.B.Tangit). Ein Anrauen mit einem feinem Schleifpapier oder Schleifvlies muss unbedingt durchgeführt werden. Tragen Sie Aquaforte Superstrong auf den unteren Flansch des Bodenablaufes auf. Legen Sie die zuvor ausgelegte und zurechtgezogene Teichfolie auf den Bodenablauf.
Tragen Sie nun ebenfalls Aquaforte Superstrong auf die untere Seite des oberen Ringes, passen diesen an und verschrauben die Komponenten mit den beiliegenden V2A Edelstahlschrauben.
Durch Kürzen des Abstandrohres erhalten Sie den gewünschten Abstand für den Deckel. Dieser sollte so gekürzt werden, dass die Flache Hand gerade noch unter  den Domdeckel geschoben werden kann. In den Domdeckel sind zwei 8-10 mm Entlüftungslöcher zu bohren. Eins direkt in die Mitte wo das Halterohr steckt, und das  zweite direkt neben der Haltemuffe im Domdeckel.

Verwendung bei GFK und Flüssiger Teichfolie:
Reinigen und entfetten Sie die zu verklebenden Flächen ebenso wie bei Folie mit einem PVC-Reiniger. Auch hier ist das Anrauen mit feinem Schleifpapier oder Schleifvlies ein Muss!
Streichen Sie Ihre Beschichtung bis in den unteren Teil des Bodenablaufes.
Haben Sie genügend Übung im Umgang mit GFK überlappen Sie den kompletten Ablauf mit Glasfasermatte und bestreichen diese nur wenig über den Ring. Markieren Sie die Löcher für die Verschraubung des oberen Ringes durch Nägel o.ä.
Beim Anschleifen der letzten Schicht öffnen Sie mittels einer Flex die Öffnung und formen vorsichtig die Rundung des Bodenablaufs nach. Vorsicht – hier ist Können gefragt!
Tragen Sie nun Aquaforte Superstrong auf die untere Seite des oberen Ringes, passen diesen an und verschrauben die Komponenten mit den beiliegenden V2A Edelstahlschrauben.
